产品介绍  -  PC100 智能纠偏控制系统  |  纠偏控制器

纠偏控制器 —— Controller:

控制器是PC100A 纠偏系统的主控部分,负责纠偏运算及连接所有的输入输出端口。


image 38.png

PCD01 全纠偏控制器:

#  支持EPC对边,LPC对线,CPC对中,SPC蛇形纠编。

#  支持三相电机矢量驱动,速度,转矩闭环。

#  支持两相步进电机的矢量式纯正弦波驱动,噪音小。

#  24v-45v宽电压输入,最大支持500w单机。

#  3路模拟量输入,3路开关量输入,1路ABZ编码器输入。

#  多种安装方式:螺丝固定,DIN导轨,可脱离控制面板单独工作。

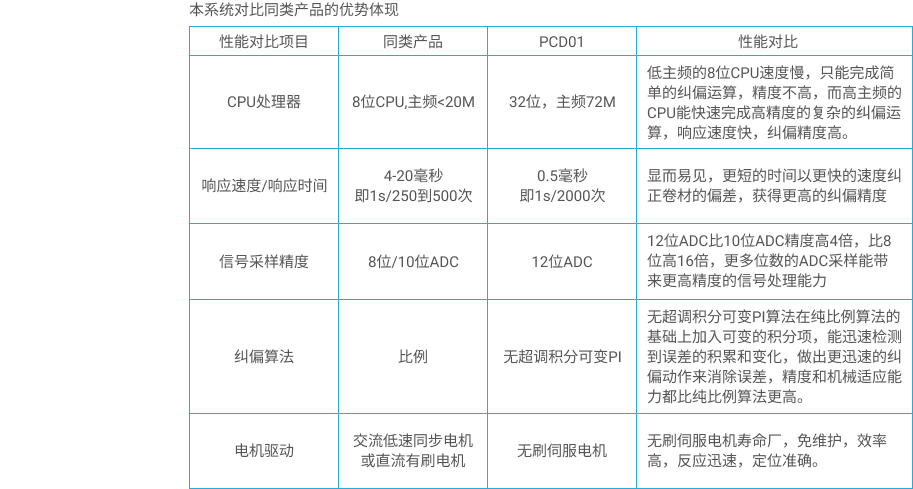

本系统对比同类产品的优势体现:

性能对比项目

同类产品
PCD01性能对比
CPU处理器
8位CPU、主频<20M
32位,主频72M
低主频的8位CPU速度慢,只能完成简单的纠偏运算,精度不高,而高主频的CPU能快速完成高精度的复杂的纠偏运算,响应速度快,纠偏精度高
响应时间/响应速度

4-20毫秒

即1s钟250到500次

0.5毫秒

即1s钟2000次

显而易见,更短的时间意味着能以更快的速度纠正卷材的偏差,获得更改高的纠偏精度
信号采样精度
8位/10位ADC
12位ADC
12位ADC比10位ADC精度高4倍,比8位高16倍,更多位数的ADC采样能带来更高精度的型号处理能力
纠偏算法
比例
无超调积分可变PI
无超调积分可变PI算法在纯比例算法的基础上加入可变的积分项,能迅速检测到误差的积累和变化,作出更迅速的纠偏动作来消除误差,精度和机械适应能力都比纯比例算法要高
电机驱动交流低速同步电机或直流有刷电机
无刷伺服电机无刷伺服电机寿命长,免维护,效率高,反应迅速,定位准确。
