产品展示


产品介绍  -  PC100 智能纠偏控制系统  |  纠偏传感器

概述:

纠偏传感器又称之为 “电眼” ,用以检测材料的位置偏移,是纠偏系统的眼睛。纠偏传感器的性能很大程度上影响整个纠偏系统的性能,必须根据不同材料选择合适的传感器。


CCD02.pngCCD02 一体式光电传感器:

#  5.5寸全彩显示(触摸屏),直接显示材料图线。

#  集成设置向导和帮助系统,实现与操作面板交替操控。

#  角度任意调节,一键校准。

#  工作稳定可靠,抗干扰能力强。

#  多重软硬件保护措施,IP54防护等级。



CCD03 一体式光电传感器:

#  CCD03 传感器识别度最高、反应速度最灵敏。

#  配置方面搭载了1300万像素的镜头,采集帧率每秒达到120帧。

#  标准精度可以达到0.01毫米,24 X 16mm的识别范围。

#  承载了三种算法:3D墙纸、镭射膜、外置光源。

#  使用于厚薄不均、毛刺边缘、对比度较低、镭射膜等材料范围内。

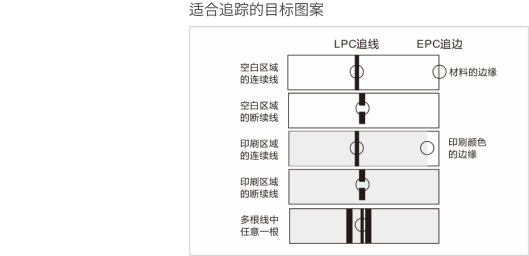

适合追踪的目标图案:

image 48.png



产品介绍  -  PC100 智能纠偏控制系统  |  数字光电传感器

概述:

纠偏传感器又称之为 “电眼” ,用以检测材料的位置偏移,是纠偏系统的眼睛。纠偏传感器的性能很大程度上影响整个纠偏系统的性能,必须根据不同材料选择合适的传感器。




CCD01 数字光电传感器:


#  2.8寸彩色显示,直接显示材料图线。

#  高速彩色CCD拍照成像,拍摄速度可达1000fps,不受环境光影响。

#  能追印刷线,颜色边,透明边,组合图形。

#  触控操作,带有自动寻边寻线功能,操作简便。

#  激光辅助对焦。



CCD01plus数字光电传感器.pngCCD01 PLUS 数字光电传感器:


#  2.8寸彩色显示,直接显示材料图线。

#  高速彩色CCD拍照成像,拍摄速度可达1000fps,不受环境光影响。

#  能追印刷线,颜色边,透明边,组合图形。

#  触控操作,带有自动寻边寻线功能,操作简便。

#  激光辅助对焦。

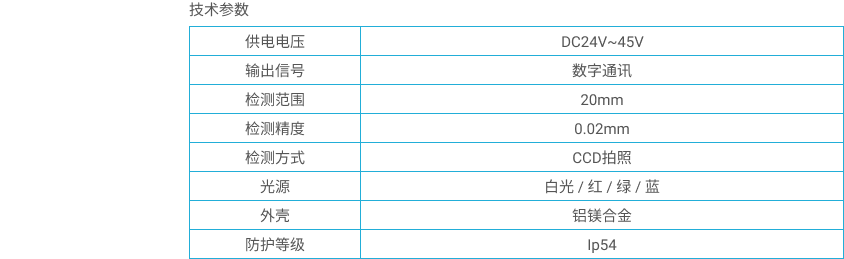

技术参数:

                供电电压

    DC24V ~ 45V

                输出信号

数字通讯

                检测范围

20mm

                检测精度

0.02mm

                检测方式

CCD拍照

                光源

                白光 / 红 / 绿 / 蓝

                外壳

铝镁合金

                防护等级

IP54






产品介绍  -  PC100 智能纠偏控制系统  |  纠偏传感器

概述:

纠偏传感器又称之为“电眼”,用以检测材料的位置偏移,是纠偏系统的眼睛。纠偏传感器的性能很大程度上影响整个纠偏系统的性能,必须根据不同材料选择合适的传感器。


image 40.png


ES100 全超声波传感器:

#  高频超声波,不受材料颜色影响,无需校准。

#  感应范围7mm,反应速度1ms。

#  极为轻薄透明的材料也能跟踪。

#  模拟量0-5V输出,2路ON/OFF开关量输出。


image 44.pngES200 红外线传感器:

#  高频编码光,不受环境光影响。

#  感应范围11mm,反应速度1ms。

#  防尘设计,最适合用在无纺布的跟踪。

#  模拟量0-5V输出,2路ON/OFF开关量输出。

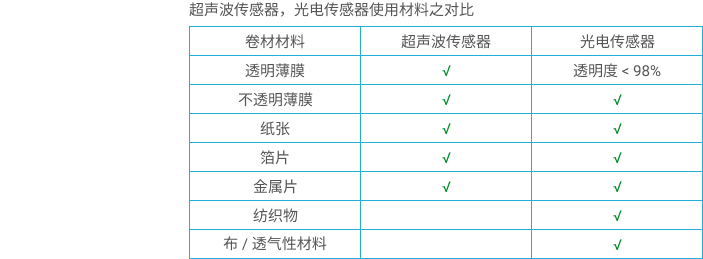

超声波传感器,光电传感器适用材料之对比:

卷材材料

超声波传感器
光电传感器

透明薄膜

透明度<98%

不透明薄膜

纸张

箔片

金属片

纺织物


布/透气性材料
